模擬輸入
- 1 x XLR, 最大 16 Vrms, 約 94 kΩ

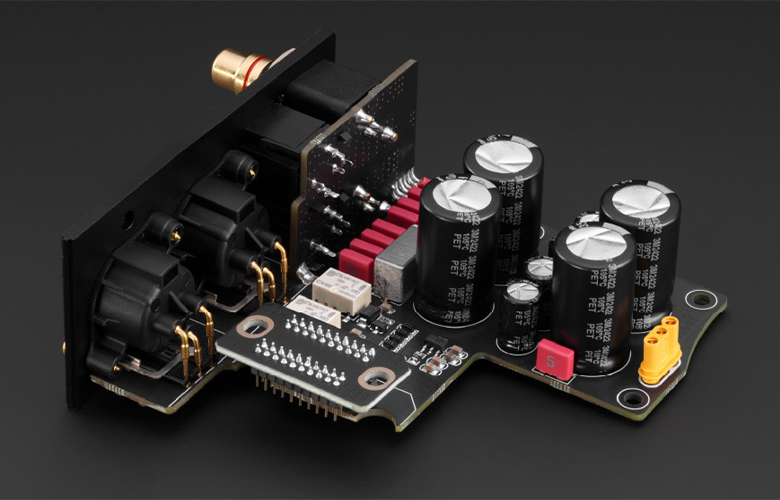

- Harmony LExt 擴充孔
前級輸出
- 1 x XLR, 約 200 Ω
- 1 x RCA, 約 100 Ω

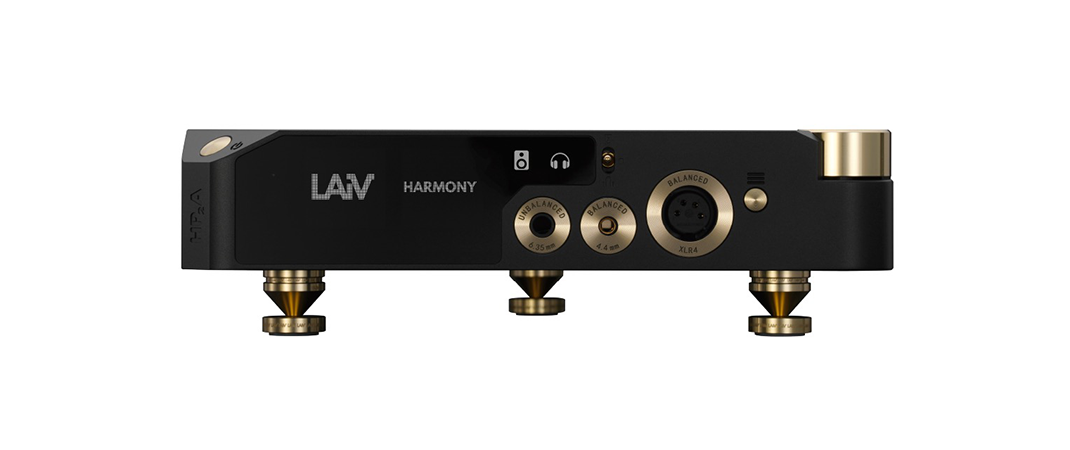

耳擴輸出
- 1 x 4-pin XLR (0.07 Ω)
- 1 x 4.4 mm (0.07 Ω)
- 1 x 6.35 mm (0.035 Ω)
增益
0 dB ( 前級輸出 )
7.7 dB ( 耳擴單端輸出 )
13.7 dB ( 耳擴平衡輸出 )
輸出電壓
≤ 1.8Vrms ( 單端前級輸出 )
≤ 8.5Vrms@4V source - 30.5Vrms@12.5V source ( 單端耳擴)
≤ 3.8Vrms ( 平衡前級輸出 )
≤ 19.2Vrms@4V source - 61.0Vrms@12.5V source ( 平衡耳擴 )
輸出功率
16Ω: 14.8W (平衡)|5.9W (單端)
32Ω: 12.0W (平衡)|2.9W (單端)
50Ω: 7.7W (平衡)|1.9W (單端)
80Ω: 4.8W (平衡)|1.2W (單端)
150Ω: 2.5W (平衡)|0.64W (單端)
300Ω: 1.2W (平衡)|0.32W (單端)
600Ω: 0.64W (平衡)|0.16W (單端)
頻率響應
15Hz – 80kHz, ± 3 dB ( 前級輸出 )
10Hz – 80kHz, ± 3 dB ( 耳擴輸出 )
THD+N
0.005% ( 前級輸出 )
0.01% ( 耳擴輸出 )
串擾
≤ -100dB ( 單端前級輸出 )
≤ -120dB ( 平衡前級輸出 )
≤ -65dB ( 單端耳擴輸出 )
≤ -100dB ( 平衡耳擴輸出 )
信噪比
≥ 110dB ( 單端前級輸出 )
≥ 125dB ( 平衡前級輸出 )
≥ 100dB ( 單端耳擴輸出 )
≥ 110dB ( 平衡耳擴輸出 )
底噪
≤ 8µVrms ( 單端前級輸出 )
≤ 5µVrms ( 平衡前級輸出 )
≤ 40µVrms ( 單端耳擴輸出 )
≤ 50µVrms ( 平衡耳擴輸出 )
電源
100 - 127 VAC / 220 - 240 VAC, 50 / 60Hz
功耗
待機:≤ 0.5 W
前級:≤ 8.0 W
耳擴:≤ 23.0 W
保險絲
3.15A, Slow-blow, 5 x 20mm.
尺寸(插頭計算在內)
【不帶腳釘】255 × 250 × 50 mm 【帶腳釘】255 × 250 × 75 mm
重量
4.6 kg
